Základom je potenciometerelektrické ovládacie joystickya snímač uhla premení signál posunutia vyslaný rukou na elektrický signál cez potenciometer. Potenciometer je najskoršou metódou snímania elektrického ovládacieho joysticku. Výhodou potenciometra je silná odolnosť proti rušeniu a nízka spotreba energie.
Ikona potenciometra:

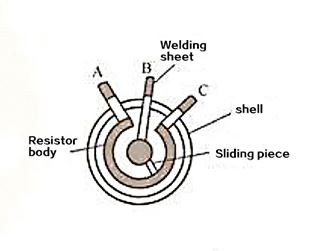

Obrázok potenciometra:

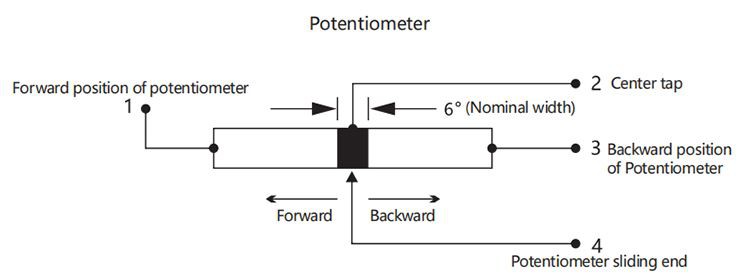

Trojpólový potenciometer a štvorpólový potenciometer:
Bežné potenciometre sú trojpólové potenciometre, ako je znázornené na obrázku. Štvorpólový potenciometer pridáva k trojpólovému potenciometru neutrálnu svorku, čo je charakteristika bežne používaného potenciometra na elektrickej ovládacej rukoväti. Vo všeobecnosti je elektrická ovládacia rukoväť v kľudovej polohe v strednej polohe a môže sa posúvať tam a späť alebo doľava a doprava.
Potenciometer použitý na elektrickom ovládacom joysticku:
Vo všeobecnosti sa na elektrických ovládacích rukovätiach používajú vodivé plastové potenciometre s dlhou životnosťou. Použitie vysoko odolného vodivého plastového filmu v spojení s kefami zo vzácnych zliatin s vysokou odolnosťou proti opotrebovaniu môže životnosť potenciometra dosiahnuť viac ako dva milióny krát. Produkty našej spoločnosti' séria HJ30 používajú prispôsobené potenciometre s dlhou životnosťou. Produkty série HJ60 používajú prispôsobený potenciometer zložený z rezistorov s dlhou životnosťou a kefiek zo vzácnej zliatiny.

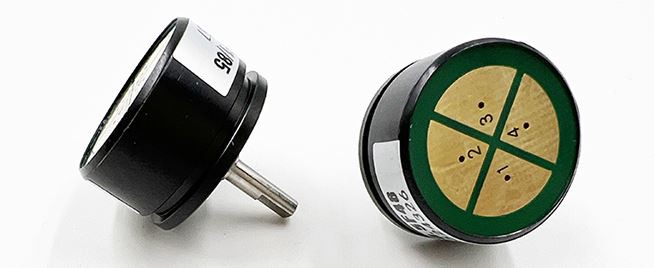

Fotografia potenciometra pre joystick série HJ30:

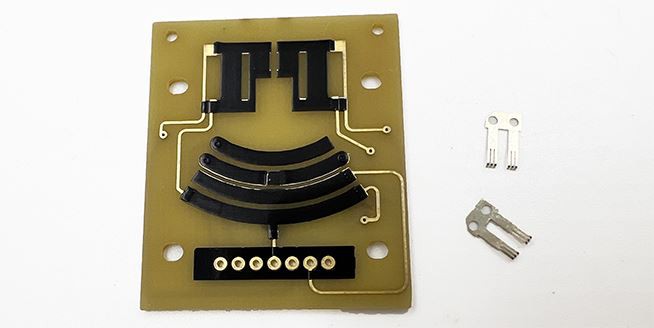

Foto rezistorov a kief pre joystick série HJ60:
Vlastnosti potenciometra použitého v elektrickom ovládacom joysticku:
Dlhá životnosť: Vzhľadom na špecifickosťpriemyselné elektronické ovládaniejoysticks, takmer všetkyelektronické ovládacie rukovätesa vyžaduje, aby mali opakovanú prevádzkovú životnosť viac ako 1 milión krát a niektoré aplikácie musia dosiahnuť viac ako 10 miliónov krát. Životnosť bežných potenciometrov s uhlíkovým filmom je iba 100 000-krát alebo menej. Preto sa na elektrických ovládacích joystickoch používajú potenciometre zo špeciálnych materiálov. Nazývame ich"potenciometre s dlhou životnosťou" alebo"vodivé plastové potenciometre". Aktuálna životnosť tohto druhu potenciometra môže vo všeobecnosti dosiahnuť dva milióny krát. Potenciometre so životnosťou až 10 miliónov krát vyžadujú špeciálne prispôsobenie.
Malý uhol: Pracovný uhol všeobecného elektronického ovládacieho joysticku je medzi 40° a 60°. Preto sú všetky potenciometre použité na elektrických ovládacích joystickoch špeciálne prispôsobené.
Rozsah hodnôt odporu: Celkový odpor je všeobecne v rozsahu 2K; 5K; 10 tis.
Opatrenia pri používaní joystickov potenciometra: Pred použitím rukoväte si pred zapnutím skontrolujte manuál k joysticku. Po pripojení nesprávneho vodiča môže byť potenciometer spálený. Dôvodom je, že ak je posuvný koniec potenciometra pripojený na napájanie alebo kostru a potom je ovládaná rukoväť, keď sa potenciometer na rukoväti posúva na napájanie alebo zem, hodnota odporu na slučke má tendenciu k nule. Podľa Ohmovho' zákona odpor v slučke Prúd má tendenciu k nekonečnu a potenciometer sa spáli, takže je potrebná osobitná pozornosť. Riešením tohto problému je snažiť sa pri výbere joystickov nevoliť potenciometer s posuvným rozsahom 0%-100%. Najlepšie je použiť potenciometer s posuvným rozsahom 10%-90%, aby sa potenciometer nespálil ani pri nesprávnom zapojení vodiča.
Okrem toho pri návrhu elektronického riadiaceho systému musí byť potenciometer pripojený k režimu posuvného potenciálu (obrázok vľavo nižšie), nie režimu reostatu (pravý obrázok nižšie). V režime posuvného potenciálu hodnota odporu potenciometra neovplyvňuje presnosť výstupného signálu; ak je pripojený k režimu reostatu, hoci signál je možné upraviť, ovplyvní to hodnotu odporu po dlhom čase presnosti signálu.
Príklady joystickov potenciometrov:

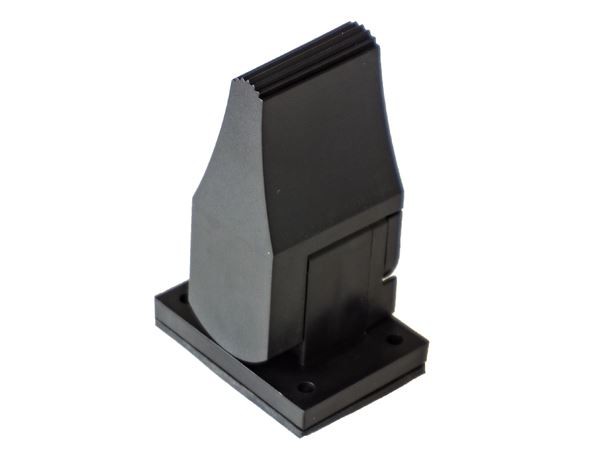

Joystick série FJ1

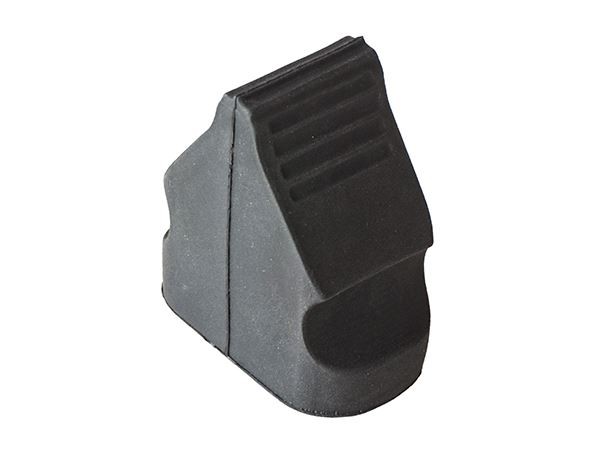

Joystick série FJ120
Joystick radu FJ11

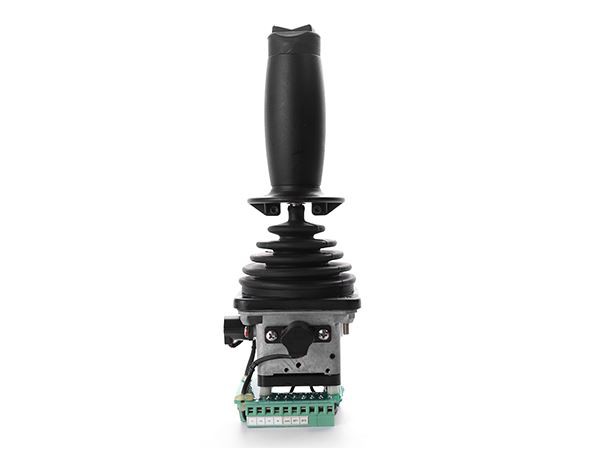

Joystick série HJ30

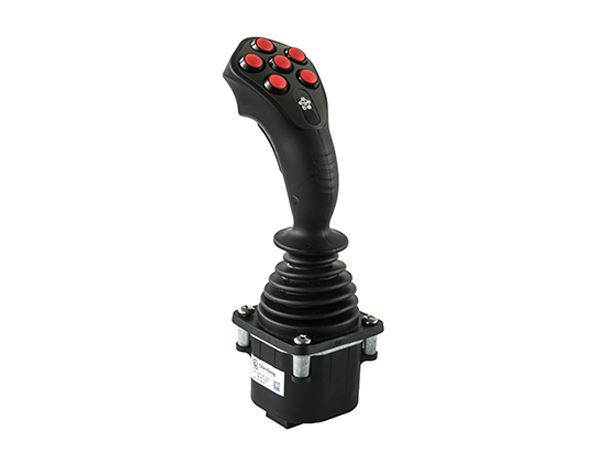

Joystick série HJ60

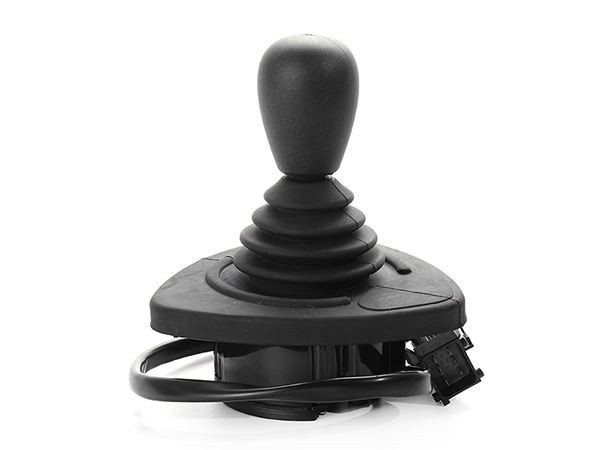

Joystick série HJ18
