Klasifikácia joystickov
Hydraulický joystick a elektrický ovládací joystick
Podľa princípu fungovania ovládacieho joysticku ho možno zhruba rozdeliť na dva typy: hydraulický joystick a elektrický ovládací joystick.
Princíp činnosti hydraulického joysticku je priame pripojenie k nízkotlakovému (pilotnému) hydraulickému ventilu, čo umožňuje operátorovi ovládať vysoký tlak"pracovná strana" hydraulického systému. Hydraulický joystick sa používa najmä v ťažkých stavebných strojoch, ako sú nakladače, rýpadlá a pod. Samozrejme, aj tieto ťažké zariadenia budú mať v budúcnosti trend elektronického ovládania.
Elektronický ovládací joystick sa používa hlavne v niektorých stavebných strojoch, ako sú vozidlá na vzdušných pracovných plošinách, poľnohospodárske stroje, diaľkové ovládanie stavebných strojov a iné elektronické ovládacie systémy zariadení. Princíp činnosti elektrického ovládacieho joysticku je previesť pohyb ruky na výstup elektrického signálu na riadenie smeru, rýchlosti, stavu atď. činnosti zariadenia, čo je ekvivalentné časti interakcie človek-počítač.
Aplikačné scenárejoysticky
1. Aplikuje sa na nové zariadenia alebo nové projekty
Ak chcete zúžiť výber, vyberte filter z nasledujúcich skupín.
Môžete tiež kombinovať filtre z rôznych skupín.
Veľkosť:
Rukoväte typu grip sa vyznačujú väčšími rozmermi, väčšou nosnosťou a ovládaním dlaňou. Používajú sa hlavne na priame ovládanie zariadení alebo elektrických ovládacích skríň.

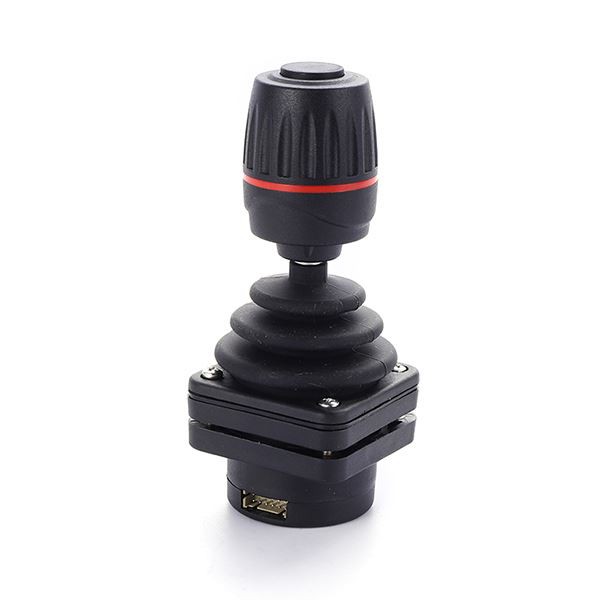

Prstové joysticky sa vyznačujú ľahkosťou, malosťou a ovládaním končekmi prstov. Používajú sa najmä v diaľkových ovládačoch, mobilných konzolách, klávesniciach atď.
Časť nad inštalačným panelom.
Výstupný signál:
Hallov efekt: nastavenie medzi 0~5V
Potenciometer: Zákazníci nastavujú výstup podľa vlastných systémových požiadaviek;
Napäťový/prúdový výstup: špecifikujte vstupné napätie (široký napäťový vstup), výstupné napätie alebo prúd;
Zapínanie: zapnutie/vypnutie
CAN: prenos dátových signálov cez rozhranie zbernice.
Smer prevádzky
Jedna os: Ovládajte činnosti pohonu
Dvojosové: Ovládanie činnosti dvoch ovládačov
Viacosové: Ovládajte činnosť troch alebo viacerých inštitúcií
Grip
S bezpečnostným spínačom a kolískovým spínačom
Bez bezpečnostného spínača a kolískového spínača
Bez kolískového spínača
S kolískovým spínačom
S gombíkmi a počtom gombíkov
Pripojenie
Deutsch konektor
AMP konektor
Výstup priamo
A ak máte nejaké ďalšie požiadavky, musíte to ešte prediskutovať s výrobcom.
2. Aplikované na staré vybavenie ako náhrada za pôvodné joysticky
Ak sa jedná o popredajnú výmenu joystickov zdvíhacích plošín, môžete si ju zakúpiť podľa čísla dielu joysticku, plug and play. Pokiaľ je číslo dielu správne, môže byť úplne vymenené.
Ak sa používa na výmenu pri údržbe zariadenia, musíte najprv určiť veľkosť inštalácie joysticku, počet osí, ktoré sa majú použiť, aký druh výstupného elektrického signálu, či použiť mikrospínač a model/typ a definícia konektora.
Operačné prostredie
V akom prostredí sa bude joystick nachádzať a aký je požadovaný kód Ingress Protection (IP)?
Predpokladaná životnosť – Ako dlho musí byť joystick v prevádzke a ako sa to porovnáva so životnosťou strojov alebo zariadení, ktoré bude prevádzkovať?
Rozpočet projektu
Koľko z rozpočtu projektu možno prideliť na výber vysokovýkonného priemyselného elektrického joysticku? Ako táto investícia zlepší prevádzkový výkon a zabráni nákladom na údržbu a výmenu?
Aj keď je to len niekoľko faktorov, ktoré by mal váš tím zvážiť pri výbere hallového efektu alebo joysticku potenciometra, je dobré mať ich na mysli. V prípade potreby môže CGEC spracovať ďalšie programovanie a inžinierstvo joysticku.
Iné faktory
Ak máte požiadavky na výrobné prostredie a výrobný proces joystickov, pri kúpe joystickov si môžete vybrať skúseného výrobcu joystickov a požiadať o vizuálne služby výroby. Potom si vyberte, či budete spolupracovať podľa vašich požiadaviek.
Skúška únavy
Ak máte požiadavky na príslušnú kvalifikáciu výrobcu joysticku, môžete si vybrať výrobcu joysticku s príslušnými kvalifikačnými certifikátmi, ako sú patentové certifikáty, certifikáty ISO atď.
