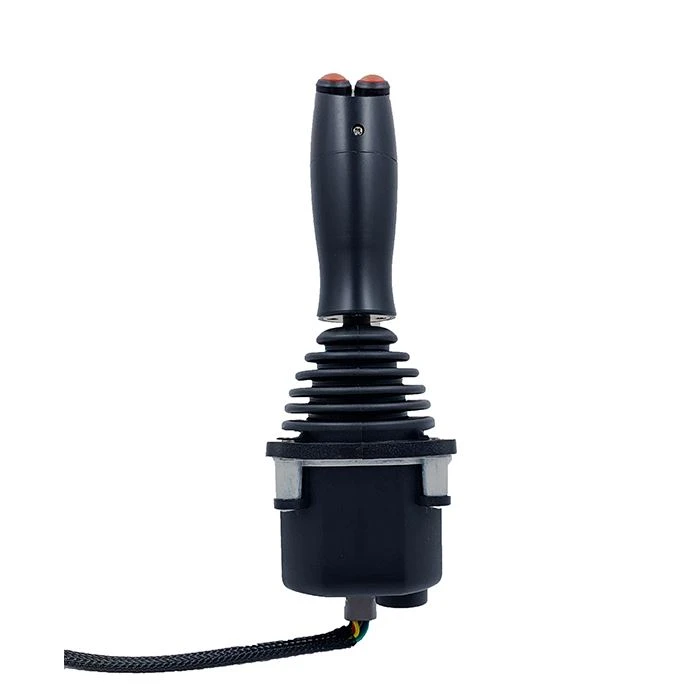

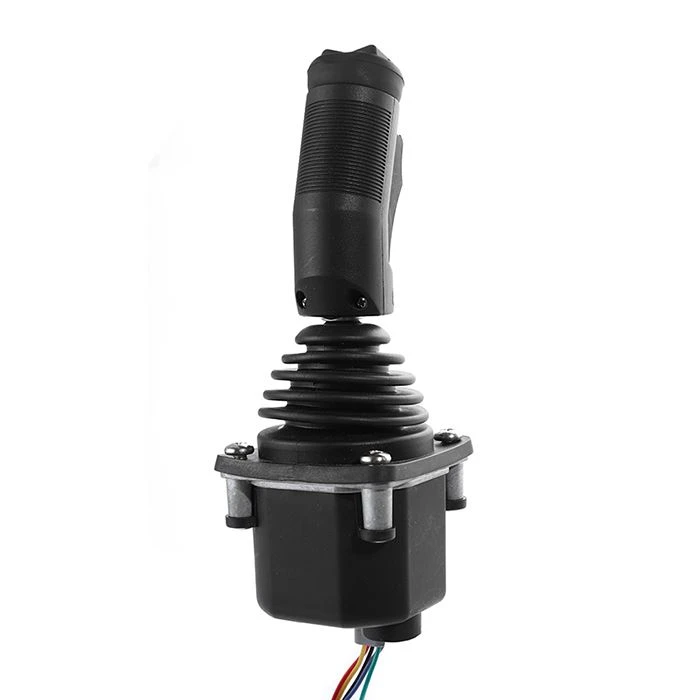

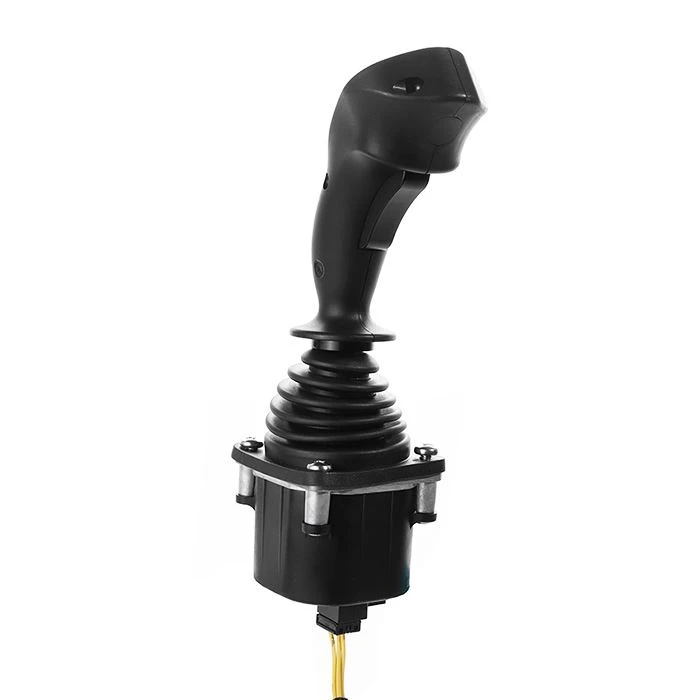

Hand Grip Hall Effect Joystick s tlačidlami
Použitie ergonomických princípov, špeciálne navrhnuté pre priemysel stavebných strojov.
Dve metódy detekcie uhlového posunu bezkontaktného Hallovho senzora a potenciometra s dlhou životnosťou.
Popis
Multifunkčný joystick Cobra série HJ60
Multifunkčný joystick Cobra Control možno použiť na ovládanie zložitých funkcií so zabudovanými tlačidlovými spínačmi, palcovým kolieskom a potenciometrom pohybu hojdačky.
Vlastnosti produktu
Použitie ergonomických princípov, špeciálne navrhnuté pre priemysel stavebných strojov.
Dve metódy detekcie uhlového posunu bezkontaktného Hallovho senzora a potenciometra s dlhou životnosťou.
Na výber sú rôzne typy rukovätí.
Počet a umiestnenie tlačidiel je možné prispôsobiť.
Voliteľný výstup zbernice CAN.
Rozsah použitia
Táto séria produktov sa používa hlavne v žeriavoch, nakladačoch, vysokozdvižných vozíkoch, rýpadlách, traktoroch, kombajnoch, smetiarskych autách atď.
Technická informácia
Elektrické parametre
Typ potenciometra
Napájacie napätie | & lt;36Vdc |
Celková hodnota odporu | 2KΩ, 4KΩ, 5KΩ, 10KΩ |
Elektrický uhol | ± 18 ° |
Stredné napätie | 48 % ~ 52 % (relatívne napájacie napätie) |
Stredný uhol mŕtvej zóny | ± 2.5 ° |
Maximálne napätie potenciometra | 32 V DC |
Potenciometer umožňuje maximálnu spotrebu energie | 0.25W |
Halový typ
Napájacie napätie | 5,0 ± 0,5 V jednosmerný prúd |
Napájací prúd | & lt;11 mA (každý Hallov senzor) |
Obmedzte prípustné prepätie | 20 V DC |
Reverzné limitné prípustné napätie | -10 V DC |
Lineárna chyba výstupného napätia | & lt; ± 0,2 V |
Prepínač smeru
Nosnosť | 2mA @ 30Vdc (odporová záťaž) |
Štartovací uhol | ± 5 ° |
Kontaktný odpor | & lt;200Ω |
S konverzným obvodom
Rozsah napätia napájacieho zdroja | 18 ~ 36 V DC (U 21 ~ U 24) |
9 ~ 36 V DC (prúdový výstup) | |
Prúd spotreby energie | & lt;20 mA |
Maximálny výstupný prúd | 10 mA (pri štandardnom výstupe napätia) |
Typ zbernice CAN
Napájacie napätie | 9 ~ 36 V DC |
CAN verzia CAN | 2.0B |
Protokol | J1939 |
konektor | 6-kolíková zásuvka (nemecká) |
Mikrospínač
Nosnosť | 4A @ 30Vdc (odporová záťaž) |
Životnosť | viac ako 30 miliónov krát (mechanicky) |
200 000 krát alebo viac (elektrické) | |
Izolačný odpor | & gt; 100MΩ (500Vdc merač izolačného odporu) |
Štartovací uhol | ± 3 ° ~ ± 5 ° |
Mechanické parametre
Uhol kývania | ± 20 ° |
Prevádzkový režim Automatický | jarný návrat |
Štartovacia sila | 5N |
Maximálna prevádzková sila | 11N |
Obmedzujúca sila | & gt; 300 N |
Životnosť | & gt; 2 milióny krát (typ potenciometra) |
& gt; 5 miliónov krát (typ Hall) | |
Hmotnosť | 475 g (bez horného konca) |
Parametre prostredia
Pracovná teplota -30 ℃ ~ + 70 ℃ |
Skladovacia teplota -40 ℃ ~ + 85 ℃ |
Stupeň ochrany IP65 (nad inštalačným panelom) |
Výber produktu
Séria HJ60
Spôsob prevádzky
1A | jednoosový smer dopredu-dozadu |
2AP | 2-osové fungujú v priečnom smere |
2AC | 2-osové pracujú v kruhovom smere |
Jarný výber
L | štartovacia sila 4,5N |
M | Štartovacia sila 5N (predvolené) |
H | štartovacia sila 9N |
Výstupný signál
Typ potenciometra (napájacie napätie je menšie ako 36Vdc)
P051 | 5KΩ potenciometer 0% ~ 100% Vdc výstup napätia | |
P052 | 5KΩ potenciometer 10% ~ 90% Vdc výstup napätia | |
P053 | 5KΩ potenciometer 25% ~ 75% Vdc výstup napätia | |
| P101 | 10KΩ potenciometer 0% ~ 100% Vdc výstup napätia |
Bežný typ Hall (napájacie napätie 5Vdc)
H51 | Jeden Hall na os 0,5 ~ 2,5 ~ 4,5 V jednosmerný výstup napätia |
H52 | jeden Hall na os 0 ~ 2,5 ~ 5V jednosmerný výstup napätia |
H53 | Jeden Hall na os 1,25 ~ 2,5 ~ 3,75 V DC výstup napätia |
H54 | Jeden Hall na os 1,0 ~ 2,5 ~ 4,0 V jednosmerný výstup napätia |
H55 | Jeden Hall na os 1,15 ~ 2,5 ~ 3,85 V DC výstup napätia |
2H51 | Dvojitý Hall pre každú os 0,5 ~ 2,5 ~ 4,5 V jednosmerný výstup napätia |
2H52 | Dvojitý Hall pre každú os 0 ~ 2,5 ~ 5V jednosmerný výstup napätia |
2H53 | Dvojitý Hall pre každú os 1,25 ~ 2,5 ~ 3,75 V DC výstup napätia |
2H54 | Dvojitý Hall pre každú os 1,0 ~ 2,5 ~ 4,0 V jednosmerný výstup napätia |
2H55 | Dvojitý Hall pre každú os 1,15 ~ 2,5 ~ 3,85 V DC výstup napätia |
Poznámky: Typ Hall je možné použiť aj so širokým napätím 9 ~ 36V, výstup napätia je rovnaký ako vyššie; výberu predchádza obyčajný Hallov typ s"W", ako napríklad W2H51, ktorý predstavuje široké napätie, redundantný Hall pre každú os, 0,5 ~ 2,5 ~ 4,5 V DC výstup napätia.
S konverzným obvodom
U21 | napájacie napätie 18 ~ 36Vdc, -10V ~ 0V ~ + 10V napäťový výstup |
U22 | napájacie napätie 18 ~ 36Vdc,+ 10V ~ 0V ~ + 10V napäťový výstup |
U23 | napájacie napätie 18 ~ 36Vdc, -5V ~ 0V ~ + 5V napäťový výstup |
U24 | napájacie napätie 18 ~ 36Vdc,+ 5V ~ 0V ~ + 5V výstup napätia |
I21 | napájacie napätie 9 ~ 36Vdc, dvojvodičový systém 4mA ~ 12mA ~ 20mA prúdový výstup |
I22 | napájacie napätie 9 ~ 36Vdc,dvojvodičový systém 20mA ~ 4mA ~ 20mA prúdový výstup |
Typ zbernice CAN (napájacie napätie 9 ~ 36Vdc)
J33 | Výstup zbernice CAN 2.0B, zdrojová adresa je 33 |
J34 | Výstup zbernice CAN 2.0B, zdrojová adresa je 34 |
J35 | Výstup zbernice CAN 2.0B, zdrojová adresa je 35 |
J36 | Výstup zbernice CAN 2.0B, zdrojová adresa je 36 |
Prosím, pozor: Ak si chcete vybrať 2x zbernicový joystick používaný na rovnakom zariadení, zvoľte 2 rôzne zdrojové adresy.
Iné
NA (žiadny výstup analógového signálu)
Mikrospínač (nie je k dispozícii, keď je na výstupe zbernica CAN)
MS00 | bez mikrospínača |
MS12 | so 4A predným a zadným mikrospínačom nie je k dispozícii pre dvojosovú prevádzku v priečnom smere |
Horný koniec rukoväte
HA | HA rukoväť bez tlačidla na vrchu |
MÁ | MÁ rukoväť s tlačidlom navrchu |
HD | HD rukoväť bez tlačidla navrchu |
HDS | HDS rukoväť s tlačidlom na vrchu |
HDR | HDR rukoväť s kolískou navrchu |
KGDN | KG rukoväť s bezpečnostným spínačom, bez kolískového ovládača |
KGDR | KG rukoväť s bezpečnostným spínačom a hojdačkou |
SS | Podrobnosti nájdete v popise úchopu rukoväte SS/SA/SP |
Odchádzajúca cesta
D | Dechi konektor (iba výstup CAN zbernice) |
A | AMP konektor |
Rozmery
Inštalácia produktu
Elektrické inštalácie
Deutsch (Deutsch) zásuvka
Číslo PIN CAN výstupná farba
1 Zem (GND) čierna |
2 Napájací zdroj (VCC) červený |
3 CAN vysoká žltá |
4 CAN nízkozelená |
5 CAN štít N / A |
6 Prázdne (N / A) N / A |
AMP konektor
16-jadrové rozhranie
Pin č. P Potenciometer série H Hallova séria U Prevod napätia obvodu Prevod napätia obvodu
1 Predný smerový spínač osi Y Tlačidlový spínač 4 Spoločná svorka tlačidlového spínača Spoločná svorka tlačidlového spínača |
2 Tlačidlový spínač (N / A) 3 Tlačidlový spínač 1 Tlačidlový spínač 1 |
3 Potenciometer osi X ľavý koncový tlačidlový prepínač 2 tlačidlový prepínač 2 tlačidlový prepínač 2 |
4 Posuňte koniec potenciometra osi X Tlačidlový prepínač 1 Tlačidlový prepínač 3 Tlačidlový prepínač 3 |
5 Pravý koniec potenciometra osi X Horné tlačidlo Tlačidlový spínač 3 Tlačidlový spínač 3 |
6 Potenciometer osi X stredový tlačidlový prepínač 5 tlačidlový prepínač 5 tlačidlový prepínač 5 |
7 Prepínač osi X spoločný koncový tlačidlový prepínač 6 tlačidlový prepínač 6 tlačidlový prepínač 6 |
8 Prepínač ľavého smeru osi X Bezpečnostný spínač Horné tlačidlo Horné tlačidlo |
9 Potenciometer osi Y zadný tlačidlový spínač 9 bezpečnostný spínač bezpečnostný spínač |
10 Potenciometer osi Y posuvný koncový tlačidlový spínač 10 bezpečnostný spínač bezpečnostný spínač |
11 Predný koniec potenciometra osi Y Tlačidlový spínač spoločná svorka osi X ľavý prepínač smeru osi X ľavý smerový spínač |
12 Potenciometer osi Y stredový koncový bezpečnostný spínač Prepínač pravého smeru osi X Prepínač pravého smeru osi X |
13 Prepínač osi Y spoločný koniec prázdny Prepínač smeru späť osi Y prepínač osi X spoločný koniec |
14 Prepínač zadného smeru osi Y prázdny Prepínač predného smeru osi Y prepínač zadného smeru osi Y |
15 Prepínač smeru doprava na osi X prázdny prepínač spoločný prepínač smeru vpredu na osi Y |
16 prázdny (N / A) Prepínač osi Y spoločný |
12-jadrové rozhranie
Číslo stopy P potenciometer série H Hall série (5V)
1 tlačidlový spínač 4 + 5V napájanie (redundantné) |
2 tlačidlový spínač 3 0V napájanie (redundantné) |
3 Tlačidlový spínač 2 + 5V napájanie |
4 Tlačidlový spínač 0V napájanie |
5 Horné tlačidlo výstup osi Y (nadbytočné) |
6 Tlačidlový prepínač 5 x výstup osi |
7 Tlačidlový prepínač 6 Výstup osi X (redundantný) |
8 Výstup osi Y bezpečnostného spínača |
9 Tlačidlový spínač 9 Výstup osi Z1 |
10 Tlačidlový spínač 10 Výstup osi Z2 |
11 Tlačidlový spínač spoločný výstup osi Z1 (redundantný) |
12 Výstup bezpečnostného spínača osi Z2 (redundantný) |
※ Štandardný Hallov výstup, použite 3/4/6/8 kolíkový výstup
8-jadrové rozhranie
Poznámka pod čiarou Konverzný obvod série H Hall
1 Spoločná svorka mikrospínača vpredu VCC |
2 Predný výstup mikrospínača GND |
3 Výstupná svorka mikrospínača vo výstupe osi X vzadu |
4 Výstup osi Y spoločnej svorky mikrospínača spätného smeru |
5 Mikrospínač na ľavej strane verejný koniec Out com |
6 Výstupná svorka mikrospínača v smere vľavo NA |
7 Výstupná svorka mikrospínača v správnom smere NA |
8 Spoločná svorka mikrospínača v pravom smere NA |
