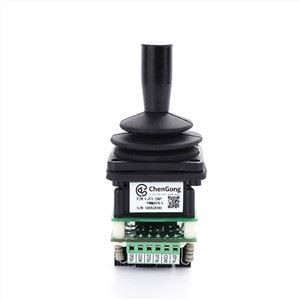

Dvojosový potenciometer PWM Joystick
Jarný návrat.
Metóda detekcie uhla so stredovým potenciometrom.
Maximálny aktuálny 2mA smerový spínač.
Popis
Séria FJ11
Prevádzková rukoväť s dauli osou končeka prstov
Vlastnosti produktu
Rukoväť ose prsta.
Jarný návrat.
Metóda detekcie uhla so stredovým potenciometrom.
Maximálny aktuálny 2mA smerový spínač.
Môže byť vybavený proporcionálnou doskou zosilňovača na priame riadenie hydraulického proporcionálneho ventilu
Rozsah aplikácií
Táto séria výrobkov sa používa hlavne v strojárskych vozidlách a priemyselných diaľkových ovládačoch.
Technické informácie
Elektrické parametre
Prúd napájania | <> |
Celková hodnota odporu | 5KΩ |
Elektrický uhol | ± 30 ° |
Stredné napätie | 48% ~ 52% (relatívne napájacie napätie) |
Stredný uhol mŕtvej zóny | ± 2,5 ° |
Maximálne napätie potenciometra | 32 VDC |
Zdroj napájania Curren | T<> |
Celková hodnota odporu | 5KΩ |
Elektrický uhol | ± 30 ° |
Stredné napätie | 48% ~ 52% (relatívne napájacie napätie) |
Stredný uhol mŕtvej zóny | ± 2,5 ° |
Maximálne napätie potenciometra | 32Vdc |
Potenciometer umožňuje maximálnu spotrebu energie | 0,25 W (25 °C) |
Nosnosť spínača smeru | 2mA @ 30Vdc (odporové zaťaženie) |
Počiatočný uhol | ± 3 ° ~ ± 5 ° |
Odolnosť voči kontaktu | <> |
Mechanické parametre
Uhol hojdania | ± 32 ° |
Spôsob prevádzky | Automatické obnovenie pružiny, biaxiálna prevádzka v ľubovoľnom smere |
Štartovacia sila | 3.8N |
Maximálna prevádzková sila | 12N |
Obmedzujúca sila | 300N (horný koniec H je väčší ako 160N) |
Životnosť | > 2 milióny krát |
Hmotnosť | 125g |
Environmentálne parametre
Pracovná teplota | -30 °C ~ + 70 °C |
Skladovacia teplota | -40 °C ~ + 85 °C |
Ochranné pazúry | s IP50 (nad inštalačným panelom) |
Výber produktu
Seriál
FJ11
Prevádzková metóda
1A | Jednoosová prevádzka v prednom a zadnom smere |
2AC | akýkoľvek prevádzkový smer duálnych osí (s vodiacim drážkou |
Výstupný signál
[Typ potenciometra (napájacie napätie<>
P051 | Potenciometer 5KQ, 0 ~ 100% výstup napätia Vdc s prednými a zadnými smerovými spínačmi |
PWM so zosilňovačovou doskou
PWM 224 | napájacie napätie 24Vdc, 2 výstupy |
PWM 424 | napájacie napätie 24Vdc, 4 výstupy |
PWM 212 | napájacie napätie 12Vdc, 2 výstupy |
PWM 412 | napájacie napätie 12Vdc, 4 výstupy |
Horný koniec rukoväte
S | horný koniec rukoväte v tvare písmena S, žiadne tlačidlo |
Liter | horný koniec rukoväte v tvare písmena L, žiadne tlačidlo |
H | horný koniec rukoväte v tvare písmena H s tlačidlom |
Typ terminálneho potenciometra
1 Bežné prepínanie |
2 Predný smerový spínač |
3 Spínač smeru vzadu |
4 Posuvník potenciometra |
5 Potenciometer A |
6 centrum potenciometra |
7 Potenciometer B |
8 Prepínač tlačidiel |
9 Prepínač tlačidiel |
